La première trieuse d’aliments totalement hygiénique
Technologie:
• LED pulsées avec caméras CCD
Résolution optique:
• 0,3×0,3 mm
Vision:
• courroie, d’en haut
Version:
• 2 WAY / 3 WAY
Modèles:
• CY-600 / CY-1200 / CY-1800

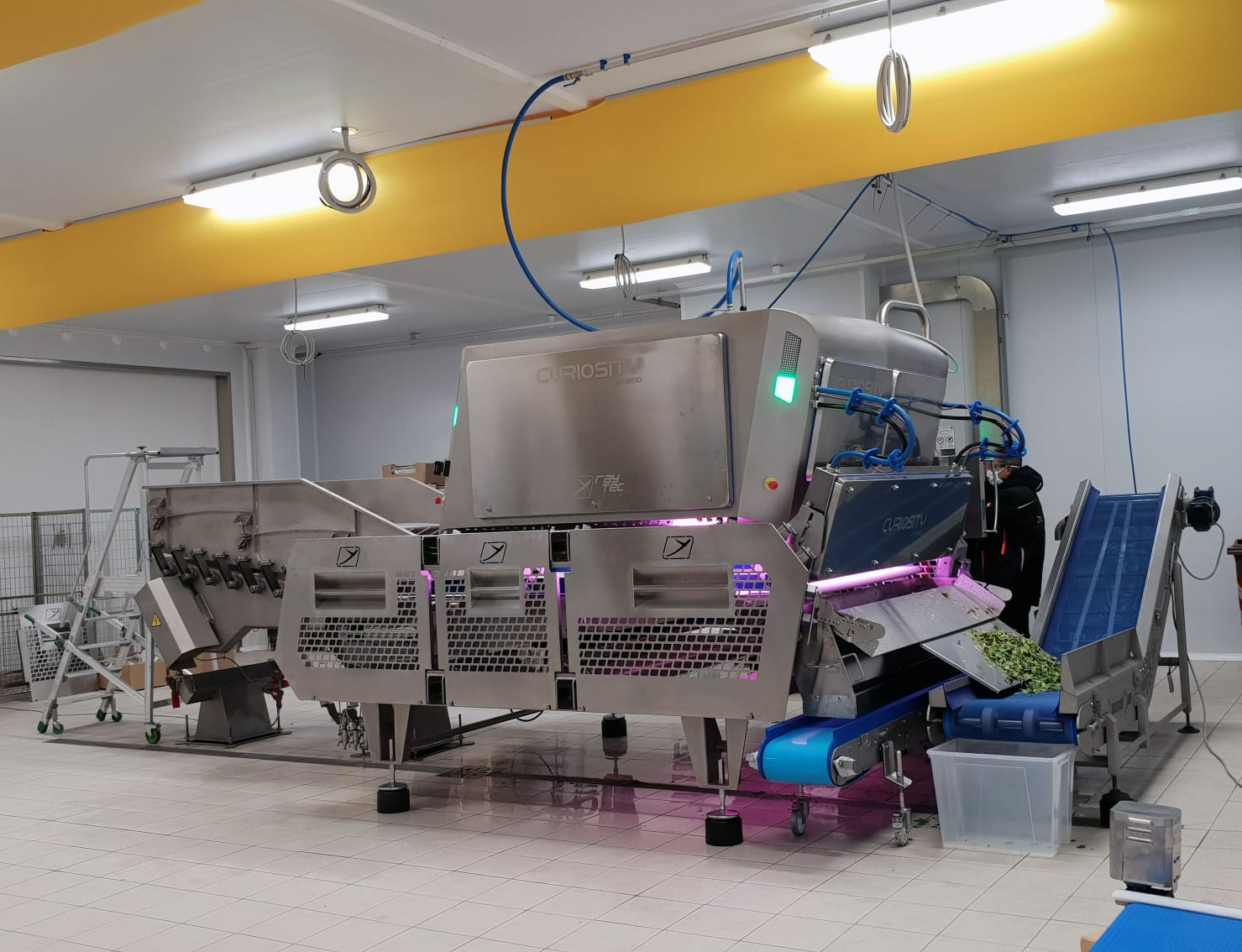

Industrie de la découpe fraîche
Toute installation nécessitant des normes d'hygiène élevées

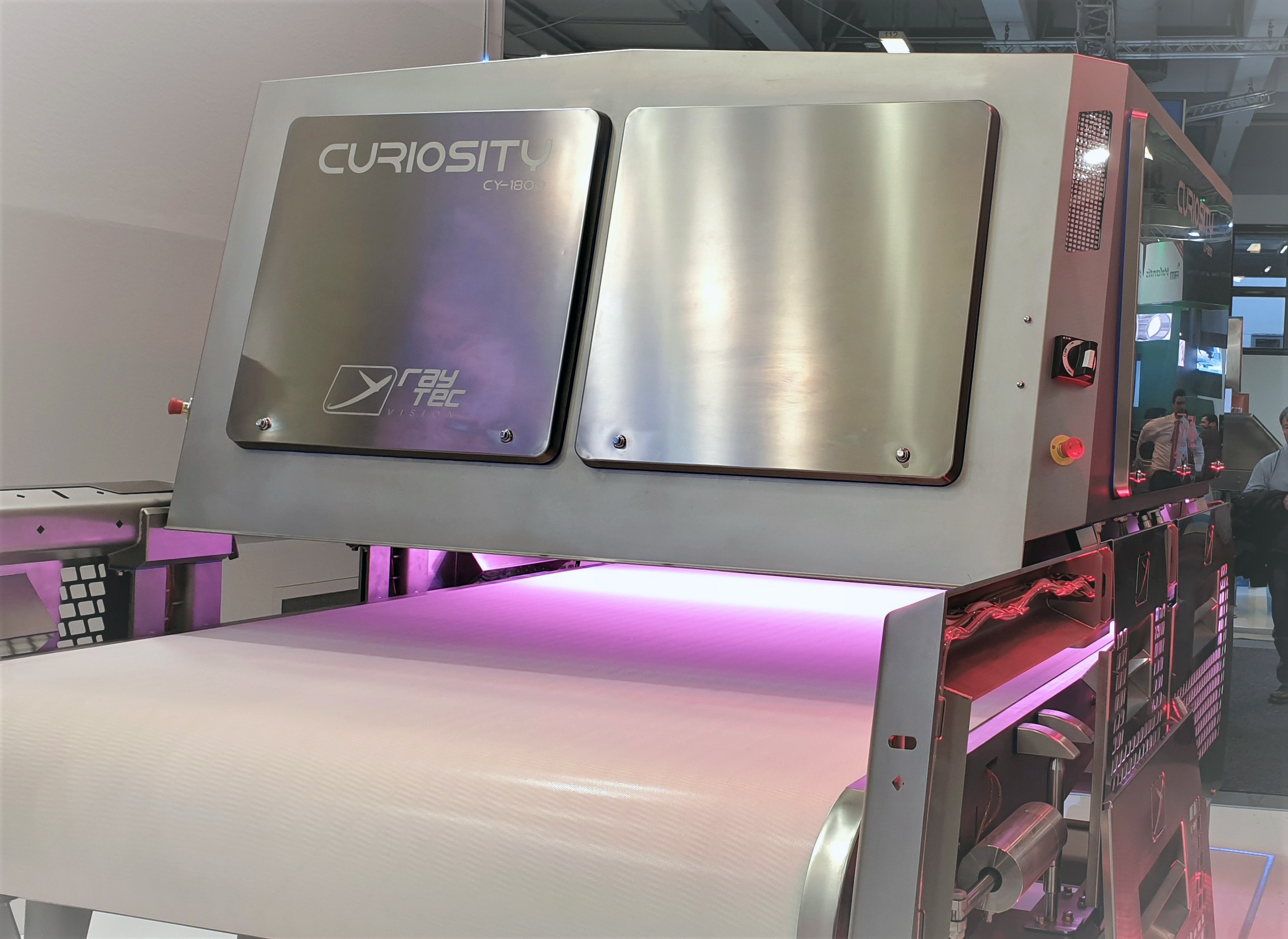

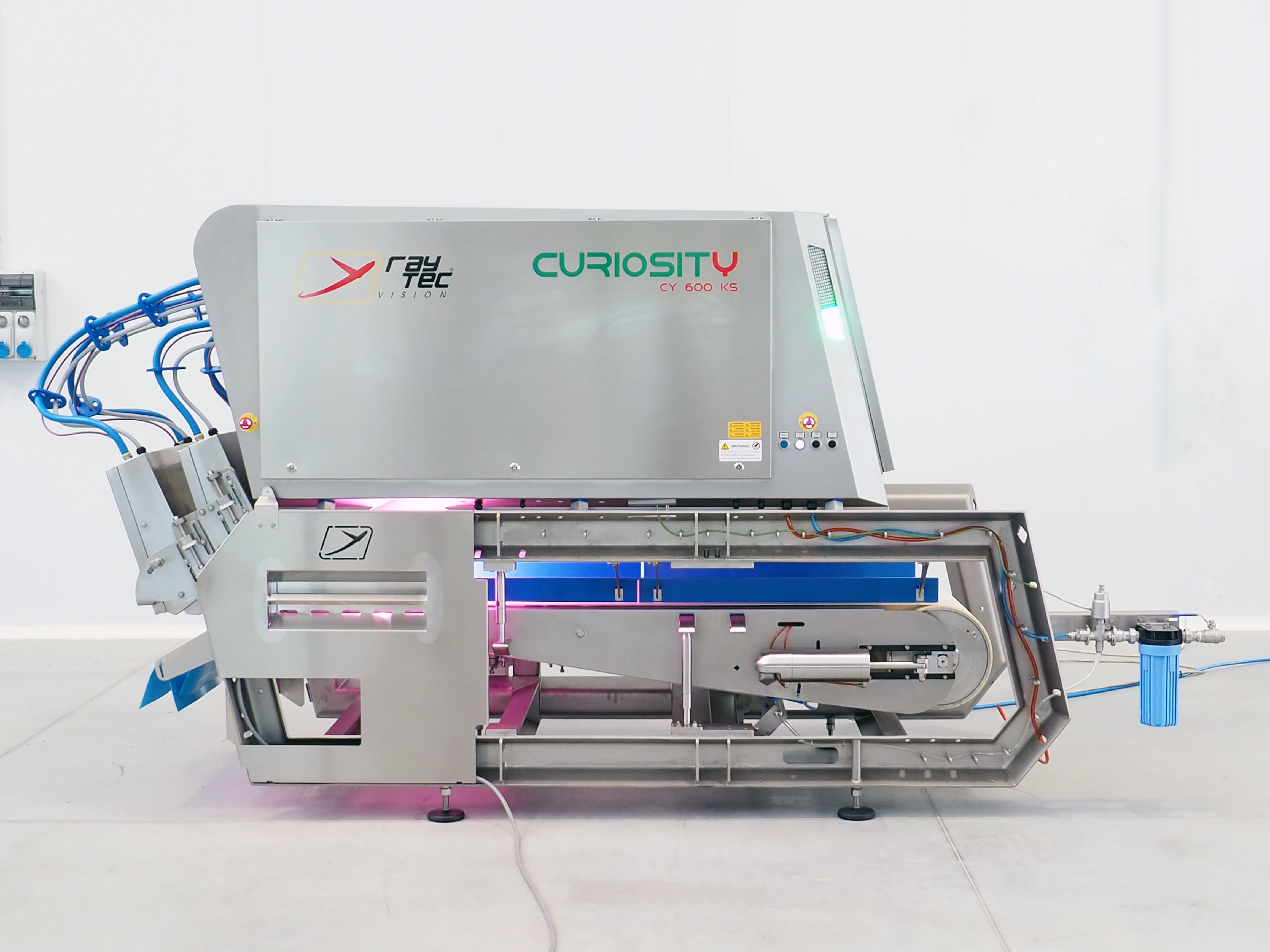

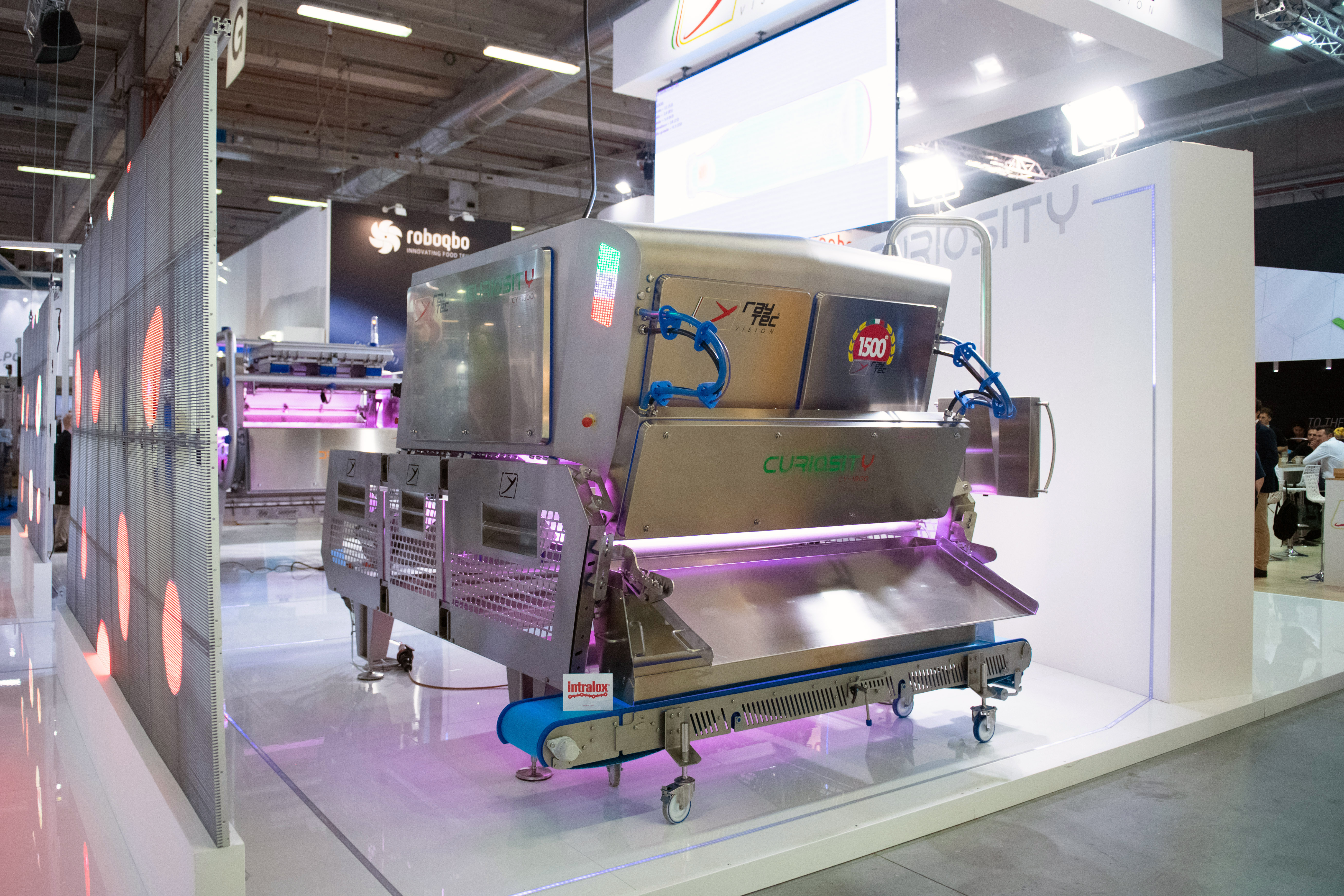

Curiosity est la première machine de tri optique née pour atteindre la conformité totalement hygiénique selon les directives EHEDG. Cette machine de tri allie innovation, design essentiel et dernière technologie de vision, elle répond parfaitement aux besoins de sécurité et de contrôle de la qualité, fonctionnement hygiénique, désinfection facile et rapide.
Guidée par notre puissant logiciel UNYCO, Curiosity peut détecter tous les défauts que vous cherchez à rejeter, tout en prenant soin des pièces bonnes.
Curiosity est disponible en 3 versions :
CY-600:
Largeur de vision 600 mm;
96 vannes d'éjection.
CY-1200:
Largeur de vision 1200 mm ;
192 vannes d'éjection.
CY-1800:
Largeur de vision 1800 mm ;
288 vannes d'éjection.
CARACTÉRISTIQUES PRINCIPALES
Nouveau cadre
nspiré par la perfection de la nature, le cadre principal de Curiosity est basé sur la même géométrie adoptée par l'industrie la plus performante. La forme semi-hexagonale garantit en même temps la résistance nécessaire requise par la structure porteuse de la machine de tri et la possibilité d'atteindre chaque coin de la machine pour désinfecter en profondeur. Curiosity est un tube creux “libre” ! Il est conçu pour rendre la machine de tri facile à nettoyer pour empêcher l'entrée, la survie et la prolifération des micro-organismes. Toutes les surfaces sont conçues pour éviter la stagnation de l'eau et sont auto-drainantes. Elles sont également faciles à nettoyer avec une action mécanique pendant les procédures de lavage et d'assainissement utilisées pour empêcher la formation de biofilm.
Câblage ouvert hygiénique
La forme de cadre ouvert permet à tout câble d'être câblé (air, eau, signal logique, électricité), en évitant la présence de touffes de fils non hygiéniques. Chaque câble peut être facilement désinfecté sans utiliser d'outils.
- Toutes les lignes des services publics sont séparées (pas groupées) pour éviter la salissure et/ou permettre la désinfection.
- Les joints et joints toriques sont conçus pour minimiser le contact avec le produit.
- Curiosity a une qualité imperméable IP68.
Lampe à rayons
Même l'alarme de la lampe standard a été remplacée pour éviter tout élément inutile autour de la machine. À sa place, quatre affichages lumineux sont situés dans chaque coin de la machine de tri, pour assurer une identification claire et immédiate de tout message d'alarme.
Nouveau montage de la courroie : démontage ultra-rapide et conception propre
Comme les machines de tri précédentes, Curiosity est équipée d'un système ESP pour maintenir la courroie alignée et correctement tendue.
Suivant les règles de conception hygiénique, elle a été totalement repensée en minimisant le nombre de composants, en forme de drain et en travaillant plus précisément.
Une conception de cadre intelligent permet le démontage de la bande de tri en 5 minutes maximum, SANS L'UTILISATION D'AUCUN OUTIL.
Tous les composants en contact direct avec le produit sont facilement amovibles sans outils et peuvent être désinfectés par une procédure COP.
désinfection directe "à bord". Tout est conçu pour aider l'utilisateur à atteindre le niveau d'hygiène le plus élevé au quotidien.
La nouvelle poulie motorisée remplace le système d'entraînement traditionnel du moteur et de la boîte de vitesses, apportant quelques avantages considérables:
- Retrait de tous les chariots pour une désinfection facile et profonde.
- Plus de répartition des masses d'équilibrage.
- Plus besion de lubrifier les roulements.
TECHNOLOGIE
Curiosity est une machine déca-chromatique avec les caractéristiques suivantes:
- Conception totalement hygiénique
- Câbles non serrés
- Les formes suivent le lavage
- Ruban technologie ESB
- Changement de bande le plus rapide
- Meilleure résolution optique
- Lumière Decaray
- Jet intelligent 2voies-voies
- Écran suspendu
- Zone de vision sécurisée
- Protection IP68
Conception totalement hygiénique
Curiosity est le résultat d'un nouveau design, spécialement conçu pour répondre à toutes les directives EHEDG. Cela conduit à une réduction radicale de la contamination bactérienne et à une toute nouvelle facilité de lavage qui permet d'économiser du temps et de l'eau.
Câbles non serrés
Les pinces en plastique traditionnelles sont le cauchemar de la sécurité alimentaire. La seule façon d'éviter la contamination est de ne pas les utiliser : c'est pourquoi nous avons développé un support qui peut bloquer les câbles avec un simple entrelacement.
Changement de courroie le plus rapide
Les procédures sanitaires les plus récentes nécessitent des changements fréquents et des stérilisations de la courroie de tri. Curiosity a adopté un assemblage dédié qui permet un changement manuel de moins de 5 minutes.
Lumière Decaray
Raytec a développé une technologie multispectrale de 10 fréquences : Decaray. Curiosity l'apparie avec le logiciel UNYCO, afin de traiter de nombreuses typologies d'applications différentes.
Protection IP68
Conçu conformément aux normes EHEDG, Curiosity atteint facilement la protection électrique IP68 pour la machine, et l'IP68 pour l'armoire.
Une connexion Ethernet est disponible pour le contrôle à distance. La connexion sécurisée Raymote est disponible pour un accès Internet.
Le Pare-feu Raymote permet de se connecter automatiquement aux systèmes de contrôle de Raytec, garantissant une assistance efficace, continue et sûre : Raymote a été conçu pour éviter les piratages externes.
La machine détecte des données statistiques sur les produits rejetés pour l'analyse de la qualité de la matière première sélectionnée.
Zone de l'armoire climatisée
La zone à l'intérieur de l'armoire est équipée d'un système de climatisation, ce qui lui la possibilité de fonctionner de 4 °C à 40 °C.
Les formes suivent le lavage
Nous avons analysé chaque détail de notre Curiosity pour nous assurer que toutes les normes d'hygiène sont correctement satisfaites. Nous avons conçu un tube carré à angle droit pour offrir une meilleure résistance mécanique et permettre moins d'éclaboussures d'eau : cela signifie moins de temps, moins d'eau, une propreté meilleure et complète.
Courroie technologie ESB
Technologie standard pour toutes les machines Raytec, Curiosity dispose d'une courroie stabilisée à traction contrôlée qui atteint la vitesse de 240 m/min.
Résolution optique optimale
Raytec a choisi la résolution optique la plus performante, 0,3x0,3 mm, pour consentir à la plus précise compréhension d'image.
2 voies - 3 voies : jet toujours intelligent
Curiosity est disponible à la fois avec un ou deux groupes d'expulsion pneumatique, les deux avec des vannes pas à pas de 6 mm. Notre carte Smart-Jet prend le contrôle total des systèmes de rejet, électriques et pneumatiques. Passez moins de temps pour effectuer vos tests hors production !
Curiosity devient plus brillante
Chaque machine installée en ligne a besoin d'une tour de signalisation alimentée par un voyant lumineux. Curiosity va plus loin : les 4 côtés de la machine sont équipés de dispositifs de signalisation LED intégrés avec lesquels vous pouvez créer un véritable alphabet pour la signalisation visuelle dans votre installation.
Adieu Unité de Réduction
Curiosity est innovante même dans le déplacement du moteur à rouleaux. Les unités de réduction traditionnelles s'oxydent, les chariots sont encombrants et peu hygiéniques. Nos ingénieurs ont choisi des courroies de mouvement sans patins, avec un design compact et facile à nettoyer.
Zone de vision sécurisée
La zone machine dédiée au tamisage est équipée d'un système de fermeture spécial qui est automatiquement activé pendant le mode lavage et sommeil de la machine. Un système d'air automatisé empêche la formation de vapeur à l'intérieur de la zone de vision du cône.
Écran suspendu
L'écran fourni à l'utilisateur est mobile et orientable, pour donner à vos travailleurs un maximum de confort. L'écran peut être installé à droite et à gauche de la machine.
BÉNÉFICES ET ATOUTS
Capacité de production élevée
Permet de sélectionner de grandes quantités de produit en peu de temps
Économies de main-d'œuvre significatives
(jusqu'à 100 % selon l'application)
Niveaux élevés de qualité et de sécurité
des produits sélectionnés impossibles à atteindre par la main-d' œuvre
Détection en temps réel
des données qualitatives et quantitatives des matières premières analysées
Capture automatique des images
des produits rejetés et leur classement aux fins d'analyse post-production
Sélection constante dans le temps
également sur 3 équipes de travail
Maintien de normes d'hygiène élevées
grâce à la conception originale totalement hygiénique
Faibles coûts de maintenance
Logiciel convivial
pour une utilisation et une programmation simples
